Siliciumnitridrør: Hvad de er, hvorfor de er hårde, og hvor man kan bruge dem

Hvad er et siliciumnitridrør, og hvad adskiller det fra anden keramik?

Et siliciumnitridrør er en hul cylindrisk komponent fremstillet af siliciumnitrid (Si₃N4), en avanceret strukturel keramik dannet ved kemisk binding af silicium og nitrogenatomer til et tæt, kovalent bundet netværk. I modsætning til oxidkeramik som aluminiumoxid eller zirconia - som er den mest udbredte tekniske keramik - er siliciumnitrid en ikke-oxidkeramik, der får sine exceptionelle egenskaber fra styrken og retningsbestemmelsen af ​​dens Si-N kovalente bindinger snarere end fra ionbinding. Denne grundlæggende forskel i atomstruktur er det, der giver Si₃N₄-rør dens bemærkelsesværdige kombination af høj styrke, lav tæthed, fremragende termisk stødmodstand og enestående ydeevne i oxiderende, korrosive og mekanisk krævende miljøer på samme tid.

Rent praktisk er et siliciumnitrid keramisk rør et af meget få materialer, der kan placeres i et ovnmiljø på 1.400°C, udsat for hurtig afkøling, nedsænket i smeltet metal og mekanisk belastet - alt sammen uden at gå i stykker eller væsentligt nedbrydes. De fleste metaller ville oxidere eller krybe under disse forhold; de fleste andre keramik ville revne fra termisk chok. Denne kombination af egenskaber forklarer, hvorfor siliciumnitridrør giver høje priser og er specificeret til applikationer, hvor standardmaterialer konsekvent har fejlet.

Siliciumnitridrør er kommercielt tilgængelige i en lang række størrelser - fra tyndvæggede laboratorierør med ydre diametre på få millimeter til store industrielle beskyttelsesrør med en ydre diameter på over 60 mm og en længde på 1.500 mm. Den specifikke kvalitet, sintringsmetode og dimensionelle tolerancer, der kræves, afhænger i høj grad af slutapplikationen, og at vælge den rigtige kombination af disse variabler er lige så vigtig som selve basismaterialevalget.

Vigtige fysiske og mekaniske egenskaber ved siliciumnitridrør

Præstationsfordelene ved siliciumnitridrør over konkurrerende materialer er forankret i et specifikt sæt af fysiske, mekaniske og termiske egenskaber. At forstå disse egenskaber i kvantitative termer giver ingeniører og købere mulighed for at foretage informerede sammenligninger og retfærdiggøre beslutninger om materialevalg over for interessenter.

Kombinationen af høj brudsejhed og høj bøjningsstyrke er særligt bemærkelsesværdig. Det meste keramik bytter det ene med det andet - et materiale, der er meget hårdt, har tendens til at være skørt og tilbøjeligt til katastrofal sprækkeudbredelse. Siliciumnitrid opnår begge dele, fordi dets mikrostruktur af aflange β-Si₃N₄-korn virker som en fiberforstærket komposit i mikroskala, der afbøjer og danner bro over revner i stedet for at lade dem forplante sig lige gennem materialet.

Siliciumnitridkvaliteter og fremstillingsmetoder: Hvilken du faktisk har brug for

Ikke alle siliciumnitridrør er fremstillet på samme måde, og sintringsprocessen, der bruges til at fortætte materialet, har en dybtgående effekt på dets endelige mikrostruktur, tæthed, styrke og omkostninger. Forståelse af de vigtigste kvaliteter hjælper dig med at specificere det rigtige rør til din applikation i stedet for at over- eller underspecificere - som begge har betydelige omkostninger.

Varmpresset siliciumnitrid (HPSN)

Varmpresset siliciumnitrid fremstilles ved samtidig at påføre højt tryk (typisk 20-30 MPa) og høj temperatur (1.600-1.800°C) på siliciumnitridpulver med sintringshjælpemidler såsom MgO, Al₂O₃ eller Y₂O₃. Denne proces driver fuld fortætning og producerer et materiale med den højeste mekaniske styrke og laveste porøsitet af enhver Si₃N4-kvalitet - bøjningsstyrker på 800-1.000 MPa er opnåelige. Varmpresningsprocessen begrænser dog de former, der kan fremstilles; simple geometrier som flade plader, skiver og korte cylindre er praktiske, men komplekse eller tyndvæggede rør er vanskelige og dyre. HPSN bruges typisk, hvor maksimal styrke er det primære krav, og geometriske begrænsninger er acceptable.

Sintret reaktionsbundet siliciumnitrid (SRBSN)

SRBSN fremstilles i en to-trins proces: Først formes siliciummetalpulver til den ønskede grønne form og nitreres ved ~1.300°C for at omdanne det til reaktionsbundet siliciumnitrid (RBSN), som bevarer sin form med meget lavt svind. Den resulterende porøse RBSN-præform sintres derefter ved højere temperatur med sintringshjælpemidler for at lukke den resterende porøsitet og opnå næsten fuld densitet. Denne rute gør det muligt at fremstille komplekse former, herunder lange, tyndvæggede rør, med fremragende dimensionsnøjagtighed og relativt beskedne værktøjsomkostninger. SRBSN-rør har en bøjningsstyrke på 600-800 MPa og fremragende termisk stødmodstand, hvilket gør dem til det mest almindelige valg til termoelementbeskyttelsesrør, dyppevarmekapper og industrielle ovnanvendelser.

Gastryksintret siliciumnitrid (GPSSN)

Gastryksintring bruger en forhøjet nitrogenatmosfære (typisk 1-10 MPa) under højtemperatursintring for at undertrykke nedbrydning af siliciumnitrid ved temperaturer over 1.700 °C, hvilket muliggør højere fortætningstemperaturer uden behov for det presseudstyr, der bruges til varmpresning. Resultatet er et fuldt tæt materiale med styrke og sejhed, der nærmer sig HPSN, men med større formskabende frihed. GPSSN er især værdsat til applikationer, der kræver fastholdelse af styrke ved forhøjede temperaturer - over 1.200 °C - hvor glasfaser med korngrænse i andre kvaliteter begynder at blive blødere. Det er almindeligvis specificeret til krævende rumfarts-, turbine- og højtydende industrielle applikationer.

Reaktionsbundet siliciumnitrid (RBSN)

Reaktionsbundet siliciumnitrid uden det efterfølgende sintringstrin producerer et porøst materiale (10-25% resterende porøsitet) med lavere styrke end fuldt tætte kvaliteter - typisk 150-300 MPa i bøjningsstyrke. Den største fordel ved RBSN er dimensionspræcision: fordi nitrering af siliciummetal forårsager praktisk talt nul nettoændring i volumen, kan RBSN-komponenter bearbejdes til næsten endelige dimensioner i siliciummetaltilstanden og derefter nitreres uden næsten ingen dimensionsændring, hvilket eliminerer kostbar diamantslibning efter sintring. RBSN-rør bruges i applikationer med lavere belastning, hvor dimensionspræcision eller kompleks indre geometri opvejer behovet for maksimal styrke.

Primære industrielle anvendelser af siliciumnitridrør

Siliciumnitrid keramiske rør er indsat på tværs af en overraskende bred vifte af industrier, der hver især udnytter en anden undergruppe af materialets muligheder. I hvert enkelt tilfælde involverer applikationen forhold, der rutinemæssigt ødelægger eller hurtigt nedbryder alternative materialer - hvilket netop er grunden til, at de højere omkostninger ved Si₃N4-rør er berettiget.

Termoelementbeskyttelsesrør i højtemperaturovne

En af de mest etablerede anvendelser for beskyttelsesrør af siliciumnitrid er som termoelementkapper i industrielle ovne, der arbejder over 1.200°C. Et termoelementbeskyttelsesrør tjener som en fysisk og kemisk barriere mellem termoelementsensorens ledninger og den barske ovnatmosfære - beskytter dem mod oxiderende gasser, ætsende forbrændingsprodukter og mekanisk kontakt, mens det leder temperatursignalet med minimal fejl. Siliciumnitridrør udmærker sig i denne rolle, fordi de modstår oxidation op til 1.400°C i luft, har høj termisk ledningsevne i forhold til andre keramik (hvilket reducerer termisk lag mellem rørvæggen og følerforbindelsen indeni), og kan overleve den gentagne termiske cyklus, som ovnens opstart og nedlukning medfører.

Specifikt i aluminiumssmelte- og holdeovne udkonkurrerer siliciumnitrid termoelementbeskyttelsesrør aluminaalternativer dramatisk. Smeltet aluminium fugter og trænger hurtigt ind i aluminiumoxidrør, hvilket fører til brud og termoelementsvigt inden for få uger. Siliciumnitrid befugtes ikke af smeltet aluminium eller de fleste andre ikke-jernholdige metaller, hvilket tillader levetider målt i måneder eller år under de samme forhold.

Smeltet metal nedsænkningsvarmehylstre og stigrør

Siliciumnitrid dykrør er meget udbredt i aluminium, zink og magnesium trykstøbning og støberi som kappe til elektriske dykvarmere og som stigrør i lavtryks trykstøbemaskiner. I disse applikationer er røret i direkte, kontinuerlig kontakt med smeltet metal ved temperaturer på 700-900°C i længere perioder. Den ikke-befugtende adfærd af Si₃N4 i smeltet aluminium er den kritiske egenskab her - det forhindrer metalinfiltration i rørvæggen, hvilket eliminerer nedbrydningsmekanismen, der ødelægger konkurrerende materialer. Kombinationen af ​​høj modstandsdygtighed over for termisk stød (essentiel for det første dyk ned i smeltet metal), kemisk inertitet over for smelten og mekanisk styrke under det hydrostatiske tryk af den smeltede metalsøjle gør siliciumnitrid til det foretrukne materiale til denne krævende anvendelse.

Halvleder- og solcelleindustriens procesrør

Ved fremstilling af halvlederwafer og solcellefremstilling bruges siliciumnitridrør som procesrør og bådbærere inde i diffusionsovne, oxidationsovne og kemiske dampaflejringsreaktorer (CVD). Disse miljøer involverer krav til ultrahøj renhed, kontrollerede atmosfærer af reaktive gasser (HCl, O₂, N₂, H₂) og præcist kontrollerede temperaturer op til 1.200°C. Siliciumnitrid giver ekstremt lave niveauer af metallisk forurening sammenlignet med kvartsrør ved temperaturer, hvor kvarts begynder at afglasses og mister sin strukturelle integritet. Si3N4 procesrør tilbyder også overlegen modstandsdygtighed over for det termiske chok fra hurtige gasrensningscyklusser, som er almindelige i moderne halvlederprocesser.

Luftfarts- og gasturbinekomponenter

Siliciumnitrids kombination af lav densitet, højtemperaturstyrkefastholdelse og fremragende krybemodstand gør det til en attraktiv strukturel keramik til rumfartsapplikationer. Si₃N₄-rør og rørformede komponenter er blevet undersøgt og implementeret i gasturbineforbrændingsforingsindsatser, varmevekslerrør til højeffektive recuperatorer og dysekomponenter, hvor vægtreduktion ved forhøjede driftstemperaturer giver ydeevne og brændstofeffektivitetsfordele, som ingen metallisk legering kan matche. Udfordringen ved brug af luftfart er ikke materiell ydeevne, men pålidelighedsdemonstration og certificering - keramiske komponenter kræver omfattende probabilistiske designmetoder for at tage højde for deres iboende fejlfølsomhed.

Kemisk behandling og håndtering af ætsende væsker

Keramiske siliciumnitridrør bruges som reaktionsrør, varmevekslerrør og strømningsrør i kemiske procesmiljøer, der involverer stærke syrer (undtagen flussyre), alkalier ved moderate temperaturer og aggressive organiske forbindelser, der ville korrodere metalliske alternativer. Si₃N4 er modstandsdygtig over for de fleste mineralsyrer ved stuetemperatur og opretholder god kemisk resistens ved forhøjede temperaturer, hvor metalliske muligheder nedbrydes af korrosion i en økonomisk uacceptabel hastighed. I produktionen af ​​specialkemikalier, lægemidler og elektroniske kemikalier, hvor metallisk forurening af processtrømmen er uacceptabel, giver siliciumnitridrør både kemisk inertitet og den mekaniske robusthed til at fungere som strukturelle proceskomponenter.

Siliciumnitridrør vs. andre højtydende keramiske rør

Ingeniører, der vælger et keramisk rør til en krævende anvendelse, vælger typisk mellem siliciumnitrid og et eller flere konkurrerende avancerede keramiske materialer. Det rigtige valg afhænger af, hvilken specifikke kombination af egenskaber din applikation kræver. Den følgende sammenligning dækker de mest almindeligt evaluerede alternativer.

Siliciumcarbidrør er den nærmeste konkurrent til siliciumnitrid i højtemperaturstrukturelle applikationer. SiC tilbyder højere termisk ledningsevne og lidt bedre ydeevne over 1.400°C i inerte atmosfærer, men dens lavere brudsejhed gør den mere modtagelig for katastrofale fejl fra mekanisk påvirkning eller alvorlige termiske chokhændelser. Til applikationer, hvor både termisk chok og mekanisk belastning er til stede - såsom termoelementbeskyttelse i støberimiljøer - er Si₃N₄ generelt det sikrere valg på trods af SiCs højere temperaturloft.

Sådan specificeres et siliciumnitridrør: Dimensioner, tolerancer og overfladefinish

Bestilling af et siliciumnitrid keramisk rør kræver mere præcise specifikationer end at bestille et standard metal- eller plastikrør. Fordi Si₃N4 er et skørt materiale bearbejdet ved diamantslibning efter sintring, har dimensionelle tolerancer og overfladefinish en direkte indvirkning på både omkostningerne og pålideligheden af ​​komponenten i drift. At vide, hvad du skal specificere - og hvilket præcisionsniveau du faktisk har brug for - hjælper med at kontrollere omkostningerne uden at gå på kompromis med ydeevnen.

• Ydre diameter (OD) og indre diameter (ID): Standard kommercielle siliciumnitridrør fås i ydre diametre fra ca. 6 mm til 60 mm med vægtykkelser fra 2 mm til 10 mm. Brugerdefinerede dimensioner fremstilles på forespørgsel. Angiv OD og ID separat frem for OD og vægtykkelse for at undgå tvetydighed, og angiv, om tolerancen gælder for den as-sintrede dimension eller for en jorddimension. Jordtolerancer på ±0,05–0,1 mm er typiske for præcisionsanvendelser; as-sintrede tolerancer er betydeligt bredere (±0,5–1,0 mm afhængig af kvalitet og størrelse).
• Længde: Sintrede siliciumnitridrør fås i standardlængder op til ca. 1.500 mm til SRBSN-kvaliteter. Angiv den nominelle længde og den acceptable tolerance - typisk ±1–2 mm for afskårne rør, eller strammere, hvis røret skal slutte sig til et stop i en samling.
• Ligehed: Lange siliciumnitridrør (over 300–400 mm) kan udvise en let bue fra sintringsprocessen. Angiv en maksimal rethedsafvigelse — typisk 0,5 mm pr. 300 mm længde for standardkvalitet eller 0,2 mm pr. 300 mm for præcisionsapplikationer. Rethed er især vigtig for termoelementbeskyttelsesrør, hvor sensortråden skal passere gennem hele boringens længde uden binding.
• Overfladefinish (Ra): Som-sintrede overflader har en ruhed på ca. Ra 1,5-3,0 μm. Jordoverflader kan specificeres til Ra 0,4–0,8 μm til generelle tekniske applikationer eller Ra 0,1–0,2 μm til præcisions- eller tætningsoverflader. Finere overfladefinish øger omkostningerne betydeligt på grund af yderligere slibegange og er kun nødvendige, hvor røroverfladen danner en tætning, en glidende kontakt eller inspiceres optisk for defekter.

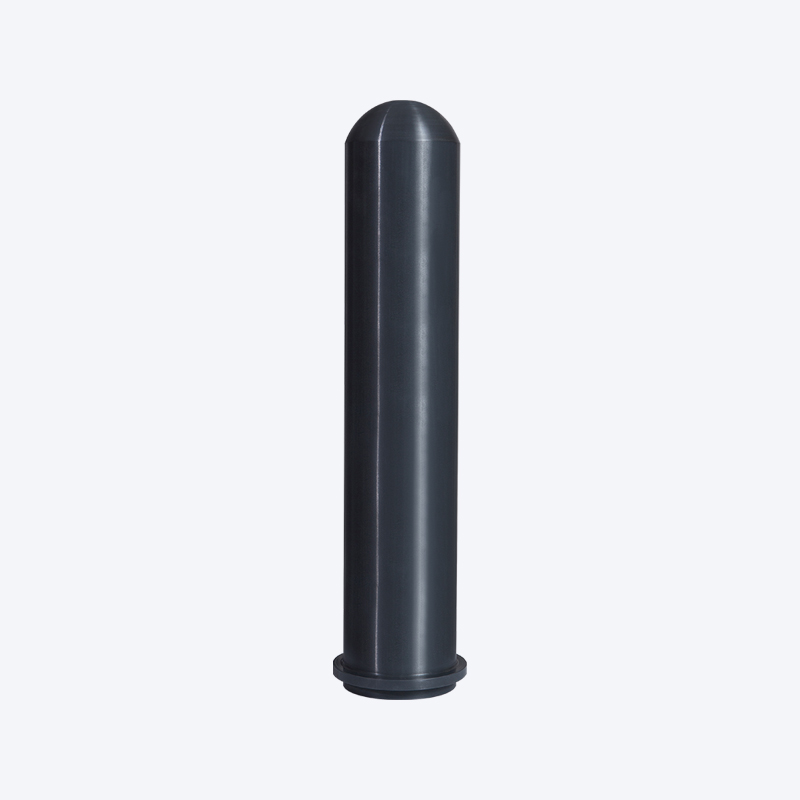

• Slutgeometri: Angiv, om rørender skal være åbne, lukkede (hvælvede eller fladbundede) eller affasede. Beskyttelsesrør med lukkede ende - den mest almindelige konfiguration for termoelementkapper - kræver, at den lukkede ende specificeres med en minimumsvægtykkelse og en maksimal indvendig hjørneradius for at undgå spændingskoncentration. Affasning eller afrunding af åbne ender anbefales kraftigt for at forhindre skår under håndtering og installation.
• Massefylde og porøsitet: For kritiske applikationer skal du angive minimumsdensitet (typisk ≥3,1 g/cm³ for SRBSN, ≥3,2 g/cm³ for GPSSN) og anmode om et certifikat for overensstemmelse med målte densitetsværdier. Porøsitet over acceptable niveauer skaber foretrukne veje for oxidation, korrosion og infiltration af smeltet metal, som vil forkorte levetiden.

Overvejelser om håndtering, installation og levetid

Selv det bedste siliciumnitridrør vil underpræstere eller svigte for tidligt, hvis det håndteres, installeres eller betjenes forkert. Keramik er uforsonlig over for praksis, som metalkomponenter rutinemæssigt tolererer - at forstå deres specifikke håndteringskrav er afgørende for at få fuld værdi ud af investeringen.

Håndtering og opbevaring

Siliciumnitridrør skal håndteres med rene bomulds- eller nitrilhandsker for at forhindre kontaminering af præcisionsoverflader. Brug aldrig metalværktøj til at tvinge et rør ind i eller ud af en fitting - mekanisk punktbelastning mod en keramisk overflade kan forårsage overfladerevner, der forplanter sig under termisk eller mekanisk belastning under drift. Opbevar rør lodret i polstrede stativer eller vandret på bløde understøtninger for at forhindre bøjning eller kontaktskader. Undersøg hvert rør under god belysning for spåner, revner eller overfladedefekter før installation - enhver synlig revne eller kantspån er grund til afvisning, da revner i keramik vokser gradvist under cyklisk belastning.

Best Practices for installation

Når du installerer et siliciumnitridrør i et metalhus, et beslag eller en ildfast understøtning, skal du altid sørge for et kompatibelt mellemlag - typisk en keramisk fibermanchet, højtemperaturpakningsmateriale eller fleksibel grafittape - mellem den keramiske og enhver stiv metalkontaktflade. Direkte metal-til-keramik stiv fastspænding skaber spændingskoncentrationer, der knækker keramik selv ved beskedne fastspændingskræfter. Tillad en termisk ekspansionsforskel mellem Si3N4-røret og enhver omgivende metalstruktur; siliciumnitrid udvider sig med cirka 3 × 10⁻⁶ /°C, mens stål udvider sig ved 12 × 10⁻⁶ /°C - fire gange hurtigere - så et rør installeret med en tætsiddende pasform ved stuetemperatur vil være i kompression fra stålet, når temperaturen stiger.

Termisk cykling og rampepriser

På trods af siliciumnitrids enestående termiske stødmodstand i forhold til andre keramik, genererer ekstremt hurtige temperaturændringer stadig interne termiske spændinger. Til applikationer, der involverer kontrolleret ovnopvarmning og -køling - såsom laboratorierørovne eller halvlederdiffusionsrør - begrænses rampehastigheder til 5-10°C pr. minut for rør med vægtykkelser over 5 mm. Til ovnindsættelse og ekstraktionsoperationer i støberimiljøer, hvor hurtig nedsænkning i smeltet metal er uundgåelig, forvarm røret til mindst 200-300°C før nedsænkning for at reducere den indledende termiske gradient. Denne enkelt praksis kan forlænge rørets levetid med 50 % eller mere i smeltet metalapplikationer.

Overvågning og end-of-life indikatorer

Siliciumnitridbeskyttelsesrør i kontinuerlig højtemperaturdrift bør inspiceres med regelmæssige intervaller - typisk under planlagt produktionsnedetid. Indikatorer for, at et rør nærmer sig slutningen af ​​levetiden omfatter synlig overfladeoxidation eller misfarvning ud over det forventede område, dimensionsændringer i den varme ende (indikerer lokaliseret materialetab eller krybning), tab af gastæthed (kan påvises ved trykprøvning af lukkede rør), hørbare ændringer i akustisk respons ved bankning (en sløv snarere end klar ring tyder på synlige indre revner på den ydre overflade). Udskift rør proaktivt baseret på inspektionsresultater i stedet for at vente på driftsfejl, hvilket risikerer produktkontamination, tab af termoelement og beskadigelse af udstyr.

Indkøb af siliciumnitridrør: Hvad skal du kigge efter hos en leverandør

Det globale marked for keramiske siliciumnitridrør omfatter en bred vifte af leverandører - fra store avancerede keramikproducenter med fuld egen produktionskapacitet til distributører, der køber fra tredjepartsproducenter. Kvaliteten, konsistensen og pålideligheden af ​​Si₃N₄-rør varierer betydeligt mellem leverandører, og konsekvenserne af at modtage substandardmateriale i en kritisk applikation kan være alvorlige. Følgende kriterier hjælper med at identificere en leverandør, der er i stand til at levere ensartet, anvendelsesegnet produkt.

• Egen produktion vs. videresalg: Leverandører, der fremstiller deres egne Si₃N₄-rør, har direkte kontrol over pulvervalg, sintringsbetingelser og kvalitetstestning. Denne sporbarhed er vigtig, når du har brug for batch-til-batch-konsistens og har ret til at revidere fremstillingskvaliteten. Distributører kan tilbyde konkurrencedygtige priser, men har typisk mindre gennemsigtighed i fremstillingsprocessen og kan skifte kilde mellem ordrer.
• Kvalitetscertificering og testdokumentation: Velrenommerede leverandører leverer et overensstemmelsescertifikat med hver forsendelse, der angiver den målte densitet, den anvendte sintringsproces og resultaterne af dimensionsinspektioner. For kritiske applikationer skal du anmode om tredjeparts materialeegenskabstestdata – bøjningsstyrke, termisk ledningsevne og kemisk sammensætning – fra et akkrediteret testlaboratorium i stedet for udelukkende at stole på leverandørgenererede data.
• Mulighed for specialfremstilling: Hvis din applikation kræver ikke-standarddimensioner, lukkede ender, bearbejdede funktioner eller specifikke overfladefinisher, skal du bekræfte, at leverandøren har den interne diamantslibning og -bearbejdningskapacitet til at producere disse funktioner. Mange distributører kan kun levere standard katalogiserede størrelser.
• Applikationsteknisk support: De bedste leverandører af siliciumnitridrør tilbyder teknisk support for at hjælpe dig med at vælge den rigtige kvalitet og specificere dimensioner korrekt til din applikation. Dette er især værdifuldt, hvis du skifter fra et andet keramisk materiale eller metal til Si₃N₄ for første gang og har brug for vejledning om installationsdesign, termiske cyklusprocedurer og forventet levetid.
• Minimum bestillingsmængder og leveringstider: Siliciumnitridrør er ikke handelsvarer. Standardstørrelser kan være tilgængelige fra lager til hurtig levering, men tilpassede dimensioner kræver typisk 4-12 ugers leveringstid til fremstilling. Afklar minimumsordremængder før budgettering – nogle producenter kræver minimumsordrer på 10-20 styks for ikke-standardvarer, hvilket påvirker lager- og pengestrømsplanlægning for brugere med mindre mængder.
